探讨坡屋面水泥瓦与成品檐沟组合体系施工质量的控制

点击数:28782022-03-25 09:52:08 来源: 中国建筑知识仓库

新闻摘要:摘要:随着社会的发展,科学技术的进步及人们欣赏水平的不断提高,坡屋面与成平檐沟的组合形式越来越多的受到人们的欢迎。但是坡屋面与成品檐沟结合点细部防水的处理、瓦屋面的铺设,成为了此形式的施工重点环节;施工过程中采取有效的质量通病控制和预防措施,成品施工质量得到有效提高。

       1、工程概况
  青岛工人温泉疗养院项目位于即墨区芭东路以西,温泉路以北,总建筑面积34572.41m2,其中地上建筑面积约18352.00m2,地下建筑面积16220.41m2。包括4#、10#及地下车库;地下车库一、二层为停车库、设备用房、人防区等,主楼位置地下一、二层为设备、功能用房、办公区等,10#楼首层为室外泡池区,更衣室,卫生间、配电区等,二、三层为客房,4#楼全部为客房。10#北侧为房车区域,配备固定式房车46辆。
  本项目坡屋面建筑做法如下:
  1、成品块瓦(水泥瓦)
  2、挂瓦条30x30,中距按照瓦规格
  3、顺水条40x20,中距500
  4、35厚C20细石混凝土找平层,内配4双向间距100x100钢筋网与10钢筋绑扎
  5、挤塑聚苯板保温层
  6、4厚高聚物改性沥青SBS防水层一道
  7、20厚1:2.5水泥砂浆找平层

  现浇钢筋混凝土屋面板。板内预埋锚筋10@900x900深入持钉层25mm


  2、坡屋面结构板施工质量控制
  1、模板及支撑系统
  模板工程是保证坡屋面砼施工质量,加快屋面施工进度的关键环节之一,因此,结合本工程坡屋面的特点、规模,选择适宜的模板及支撑体系,是坡屋面模板工程施工必须考虑的主要因素。模板及其支撑体系必须具有一定的强度、刚度和稳定性,能可靠承受新浇筑砼的自重、侧压力及施工过程中所产生的荷载。
  本屋面板底模采用厚12mm,板面平整,无翘曲变形、干裂脱层现象的高强竹胶合板。支撑体系采用无严重腐蚀、破裂、翘曲变形、80×50mm的木枋和无严重锈蚀、弯曲、压扁及裂缝等质量缺陷的Ф48×3.5mm国标钢管及配套扣件。
  坡屋面底模支撑搭设满堂红脚手架,立杆纵横间距为900x900mm,水平杆步距为1.5m,并在离地150㎜设扫地杆一道,在紧靠现浇屋面板底模沿屋面坡度方向加设横杆一道,以使支撑系统形成井字架结构。安装支架立杆前,按施工规范要求设置了50mm×200mm通长垫木。
  在搭设满堂红脚手架前,根据电脑模拟放线得出的转折点、梁位置及标高进行拉线分别设置一排脚手架,然后以此为基准点搭设屋面板的底模,在确定其每个转折坡度均准确无误后,再在其间按上述要求设置满堂红脚手架。由于屋面结构坡度较大,为确保底模的稳固,于板底模脚手架支撑部位,沿坡屋面底模设水平杆一道,模板的顶撑紧固采用木楔顶紧加固。
  2、钢筋工程
  本工程的钢筋加工均在加工棚中完成,钢筋的加工严格按设计施工蓝图及国家规范要求进行加工制作。由于屋面板的钢筋通长,而屋面又需起折,因此,钢筋在每个转折处均要在加工棚中用冷弯机按设计角度完成,以保证其结构在转折处的断面尺寸。钢筋的运输根据现场施工的实际情况,采用人力运输至绑扎点。钢筋的绑扎符合设计要求及国家的验收规范要求,主要注意保护层厚度和板筋的有效高度,加强钢筋网整体稳定性和抗踩踏能力。在双层钢筋网之间增设Ф10马凳筋与上、下层钢筋采用点焊连接,间距600mm×600mm。注意阳角及屋脊处受刚度较大的梁的约束,混凝土在温差和应力作用下极易产生裂缝。钢筋弯折角度,特别是阴角处的要调整好。在屋面钢筋绑扎后,采用同标号混凝土小垫块将钢筋撑起,避免浇混凝土后露筋。且在屋脊梁的位置按屋脊的方向每隔1.5m加设一根高于屋脊的钢筋弯钩,以便在屋面砼的浇筑以及屋面防水的施工中系安全带。
  3、混凝土工程
  屋面渗漏主要是由于混凝土干缩变形、自身体积变形和温度变形产生裂缝引起的,所以首先要控制好混凝土的一系列指标和浇筑质量。针对坡屋面板厚较小,钢筋较密的特点,采用10-20mm碎石有利于振捣密实。采用M=2.8的中粗砂,对比M=2.3的中粗砂可减少用水量20-25kg/m3,从而避免混凝土的水灰比过大。采用掺合粉煤灰的水泥,既可降低水泥用量,又可改善混凝土的工作性、降低水化热,还可调节混凝土的硬化过程,使混凝土更加密实,强度更高,耐久性更好。浇筑时,以斜屋檐为起点,以1500mm宽自下而上逐层浇筑。对于部分采用双层模板的45°坡屋面,面层模板部分封闭,宽度控制在1000mm左右,预留宽600mm的混凝土浇筑槽,以便下料及振捣。在面层模板口设置活动挡板,避免浇筑时骨料滑落。浇筑完一层后即可安装上一层面层模板。采用小型振动棒斜插入混凝土中进行振捣,并配合人工使用钢筋插钎进行插搗,用木或橡胶榔头击实。浇筑完成后要及时收头。坡屋面板与突出屋面排风井等的交接处,和坡屋面板的转角处至少要二三次以上振捣,随振随添加混凝土并拍实。
  4、养护
  混凝土屋面板在配比、原材料、振捣控制严格的情况下,仍出现混凝土强度不足、产生裂缝的情况,多为养护时间不足、养护不到位所致。据有关测试结果表明,全湿养护28天: 全湿养护3天:空气中养护28d,混凝土硬化前收缩率比硬化的收缩率大10-30倍,可见养护的重要。为使混凝土早期尽可能减少收缩,避免表面水分蒸发过快,及产生较大收缩的同时受到内部约束而易开裂,要用棉毡覆盖在坡屋面板上全湿养护15h以上,并进行温度监控。
  3 、坡屋面防水施工质量控制

  1、涂刷基层处理剂:用长把排刷把冷底子油涂刷在干净干燥的基层表面上,复杂部位用油漆刷刷涂,要求不露白,涂刷均匀。干燥4h以上至不粘脚后方可进行下道工序。

       2、附加层施工:对所有的阴阳角部位、立面墙与平面交接处、设备基础转交部位等做附加层处理,附加层单边宽度不小于为250mm。
  3、卷材试铺定位:在基层上弹出基准线,把卷材试铺定位。将卷材顺长方向进行配置,使卷材长向与排水方向垂直,卷材搭接要顺流水坡方向,不应成逆向,先铺设排水比较集中的部位(如排水沟等处),按标高由低向高的顺序铺设。如下图所示。

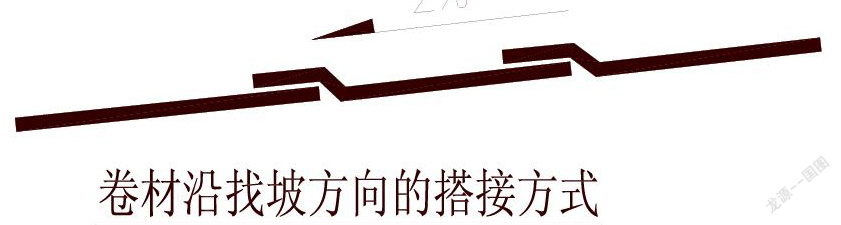

  图2.3-1卷材搭接
  4、卷材铺贴:用高压喷灯与卷材和基层的夹角处均匀加热,待卷材表面融化后把成卷的改性卷材向前滚铺使其粘结在基层表面上。在铺平面与立面相连的卷材,应先铺贴平面,然后由下向上铺贴,并使卷材紧贴阴角,不应空鼓。立面墙上防水层应满粘。卷材接缝处辊压密实,粘结牢固。
  5、阴阳角:阴阳角处的基层处理后,先铺一层卷材附加层,附加层卷材要剪成下图所示形状,铺贴时要满粘在基层上。
  4、坡屋面水泥瓦施工质量控制
  1、排瓦弹线
  1)豎直方向根据主瓦尺寸以及各部位所使用型号瓦的尺寸,上下瓦片的搭接长度最小应为50mm的规定,从而确定瓦的覆盖长度。然后从下往上沿着垂直于檐口方向按照覆盖长度开始排,上瓦压下瓦,到屋脊处可裁瓦。
  2)对一般屋面而言水平方向先主瓦后右袖,只保证右翼为规则形状。而对于典型的等腰多边形屋面,水平方向由中间往两侧排,到脊瓦处裁瓦。
  3)一般主瓦采用“S”形,接缝开在瓦棱最高点而且搭接严密牢固,缝隙很小,形成“S”型接缝,不怕侧风,雨水滴入接缝后进入水沟槽的水量极少,不会漏雨。
  2、绑扎钢筋挂瓦条
  1)横向由下往上间隔一片主瓦的间距进行绑扎,搭接位置错开。
  2)竖向间距1m,需要于屋脊处预留钢筋绑扎牢固(弯钩绑扎连接)。
  3、绑铜丝、砂浆卧瓦
  1)每块瓦都要求用18#的双股铜丝固定。
  2)安装时先用铜丝穿过瓦孔,然后用1:3的水泥砂浆均匀铺贴在保护层上。屋脊瓦一定要采用粘结性水泥砂浆来加强牢固性。
  3)卧瓦时先将铜丝往上甩,待瓦压实在砂浆上且固定以后,将铜丝绑扎在挂瓦条上。
  4)施工前还需要拉水平棉线,保证所挂瓦在水平一条线上。
  5)施工过程中应始终保持瓦面清洁干净,随时清理污染,严禁有砂浆等杂物滞留。
  4、细部处理
  1)对于尖顶的屋脊、檐口等部位瓦缝一定要采用麻刀灰压实抹平,能起到防止渗水的作用,更重要的是保证没有侧风进入瓦片下面,防止给风力形成一个较大的受力面。
  2)对于一般坡屋面阴角无法使用沟瓦的部位,要做水泥砂浆排水沟。当沟两侧瓦铺设完毕后,瓦缝也封堵好之后。需做找平层,增加一道放水层,后做保护层抹平。
  3)斜屋面待瓦全部铺贴完毕后,瓦缝也封堵好之后,要在水泥砂浆上涂刷同样颜色的外墙涂料。
  5、成品檐沟施工质量控制
  1、成品檐沟根据二次深化设计图纸在工厂预加工,深化图纸经设计院审核签字后方可作为正式图纸使用;
  2、成品檐沟主龙骨是施工的主要内容,主要控制点为龙骨的标高控制、龙骨预埋件及焊接施工质量控制;
  3、钢龙骨施工完毕后,进行铝板铺设,铝板铺设主要控制点位铝板与龙骨的连接,铝板与结构墙面的固定,一般采用钢钉固定,保证铝板固定后不翘边,为卷材搭接提供工作面。
  4、铝板固定完毕后,铝板与铝板的打胶是关键,这涉及到后期渗水问题。施工过程中成品保护也需要关注,人为踩踏容易将连接部位密封胶开裂。
  5、在粘贴防水卷材时注意施工人员在操作时对铝板连接部位的踩踏,此处容易被破坏开裂。
  6、成品檐沟与坡屋面细部节点防水处理施工质量控制
  1、成品檐沟与坡屋面交接处防水处理对于最终的防水效果起到了至关重要的作用;此处也是施工中的难点和薄弱点;
  2、依据设计图纸,结合现场施工情况,借鉴其他项目成功经验,项目对此处施工节点做如下施工安排:
  1)坡屋面防水施工完毕后在屋檐部位防水伸出屋檐200mm,作后期搭接使用;
  2)成品檐沟施工过程中对铝板搭接缝部位及靠墙铝板做好固定处理,防止出现翘边现象,密封胶施打均匀;
  3)屋面檐沟龙骨及铝板施工完毕后,将预留出的防水卷材粘贴在成品檐沟铝板上,保证坡屋面雨水及屋面瓦下的渗水全部流入成品檐沟内,确保雨水不会进入防水层以下及保温墙体内部。
  7 结语
  本文介绍了青岛工人温泉疗养院项目成品檐沟与坡屋面体系施工质量控制措施,并作详细说明;通过本文,可对类似项目提供一个施工参考,确保成品檐沟体系与坡屋面施工质量得到保障,不出现根部结点渗水等质量通病的问题。
